案例背景

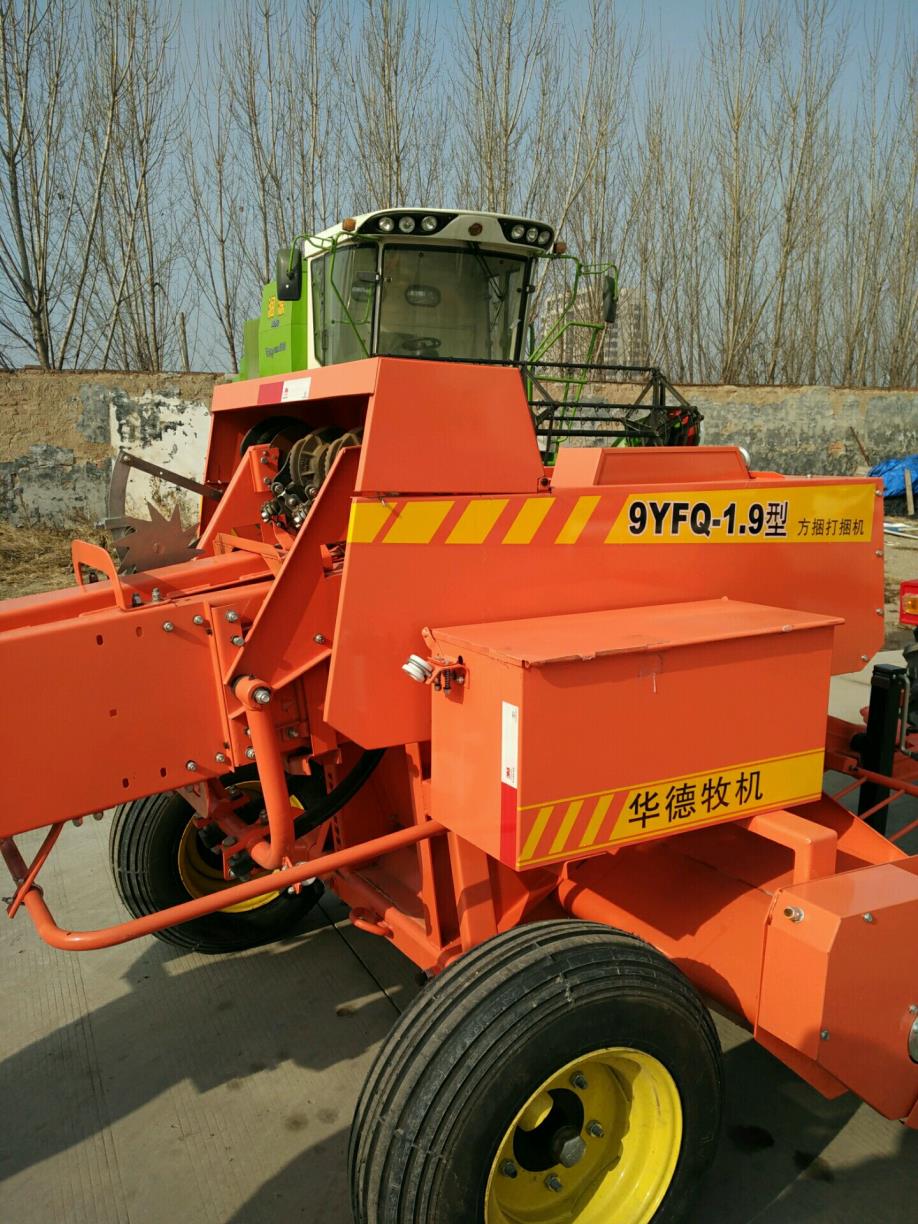

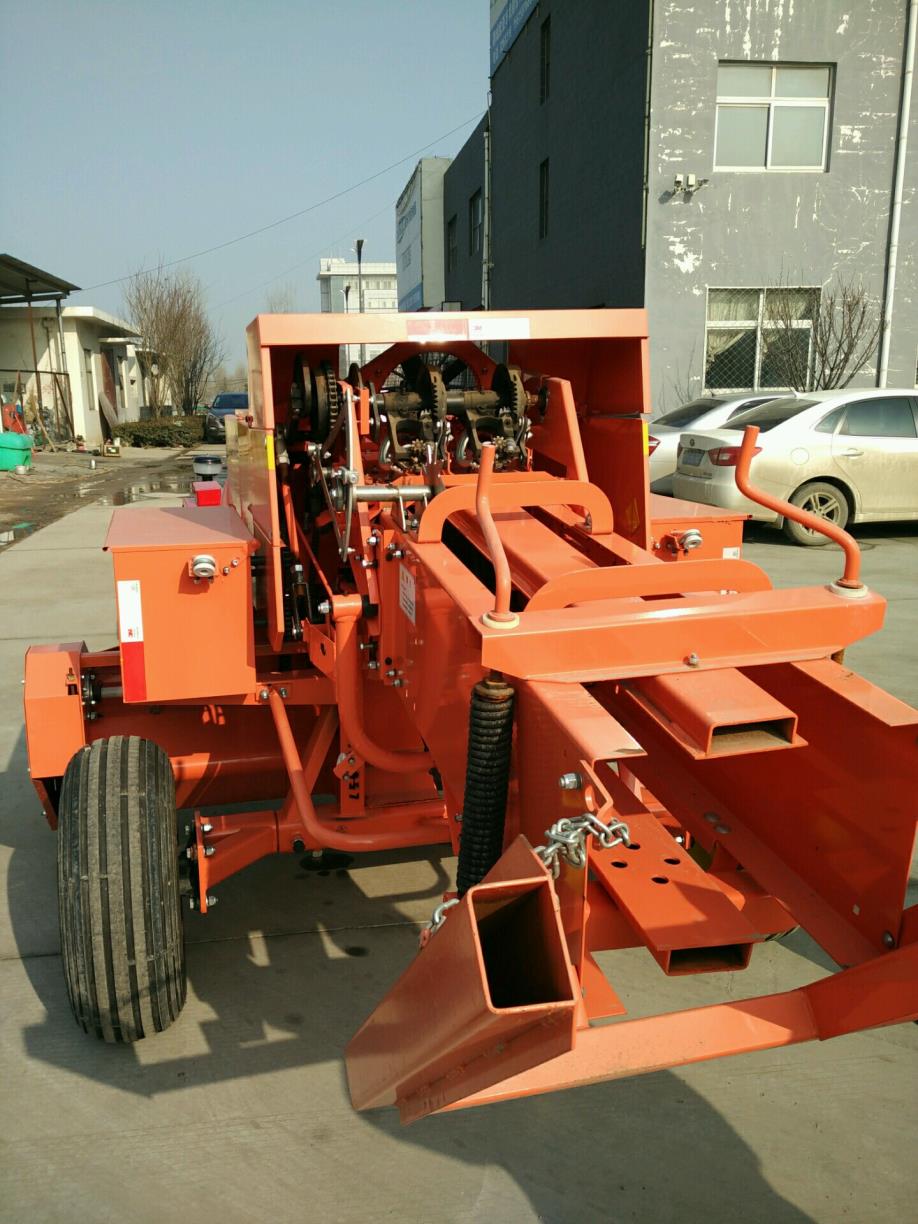

9YFQ型方捆打捆機主要有主機架、撿拾器、傳動系統、輸送撥叉器、壓縮活塞、打捆機構及壓草室等部分組成。本產品采用中置式撿拾喂入、加大喂入空心攪龍、可換板式與篩網式機架及撿拾安全扭力限制器結構，具有喂入量大、撿拾干凈、工作效率高、草捆緊實、方正、便于堆放與運輸?shù)葍?yōu)點，不僅適用牧草打捆作業，還滿足小麥、水稻、玉米等作物秸稈的打捆作業。

案例介紹

中國農機院呼和浩特分院研制生產的方草捆撿拾打捆機是一種新型高效正牽引方草捆撿拾打捆機。

　　該機與傳統方捆機(側牽引)相比具有如下特點：

(1)進口德國打結器和主要傳動系統，整機性能穩定，成捆率高。

(2)整機具有對稱縱軸線，行駛穩定性好，容易牽引，能適應在小塊和不規則地塊上作業。

(3)采用寬幅達1.95米的寬型低平彈齒滾筒式撿拾器，兩側配有仿形輪，不僅降低草條漏撿的損失，而且由于減少了干草撿拾時的提升高度，使草條很少紊亂，減少了花葉之間的揉搓脫落，這一點對苜蓿等易掉花的豆科牧草尤為重要。

(4)打捆室和穿針有足夠高的離地間隙，在低畦地段作業，穿針不會碰地，因而取消了傳統的穿針保護架。撿拾器配有仿形輪，可以在低洼不平的地段作業。

(5)草條從撿拾到形成草捆落地始終使牧草在機內沿直線運動，草條輸送、打捆工藝合理，有利于提高活塞的往復頻率，提高生產能力。

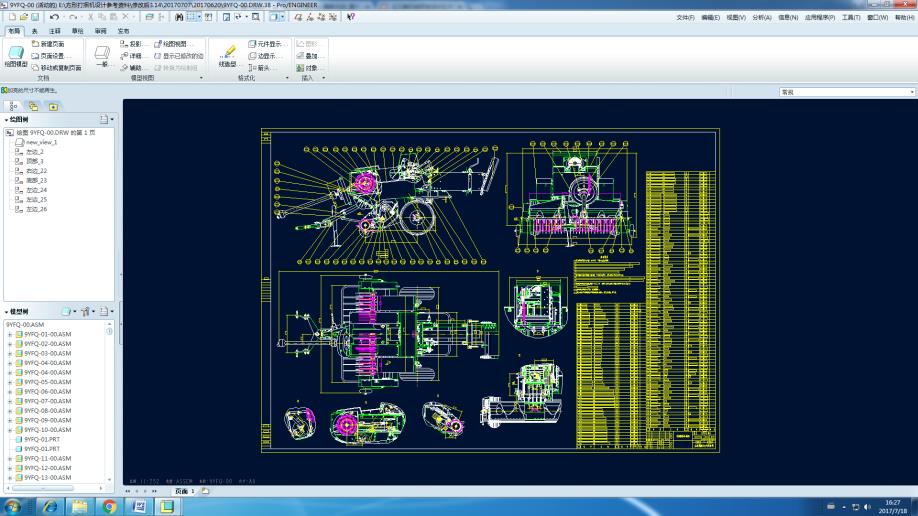

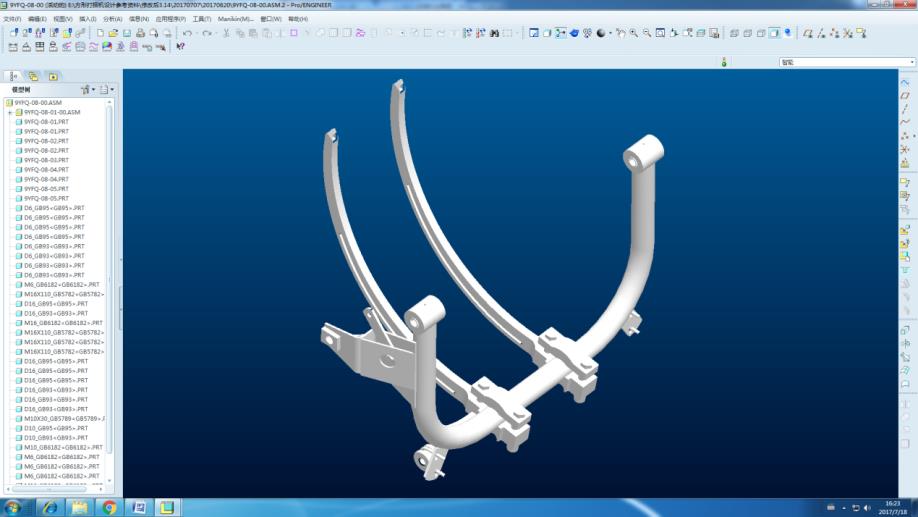

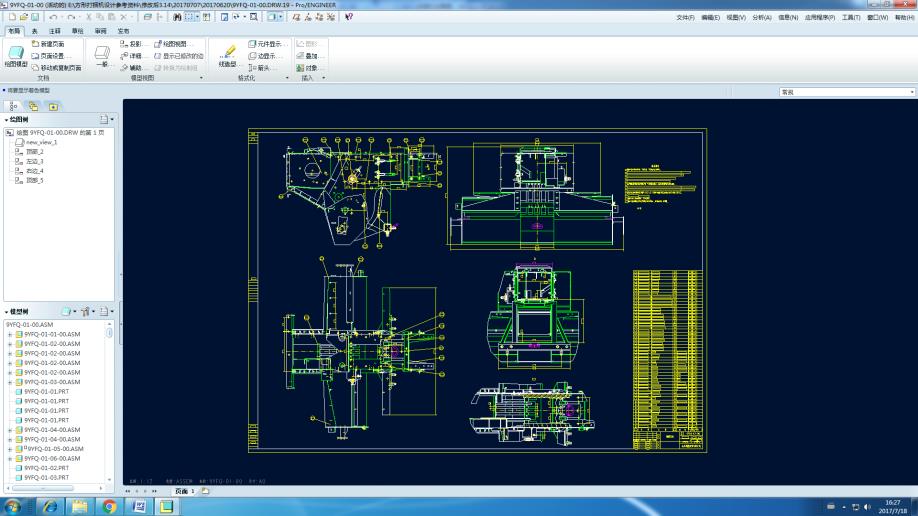

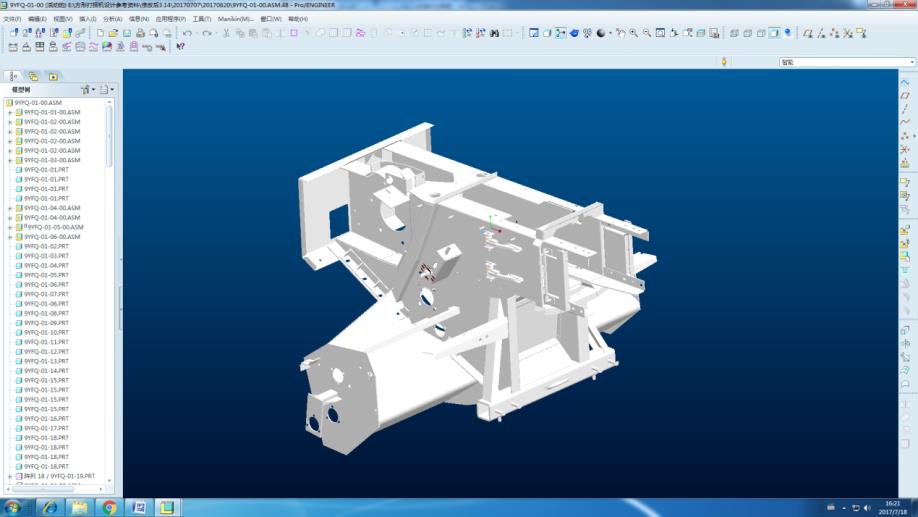

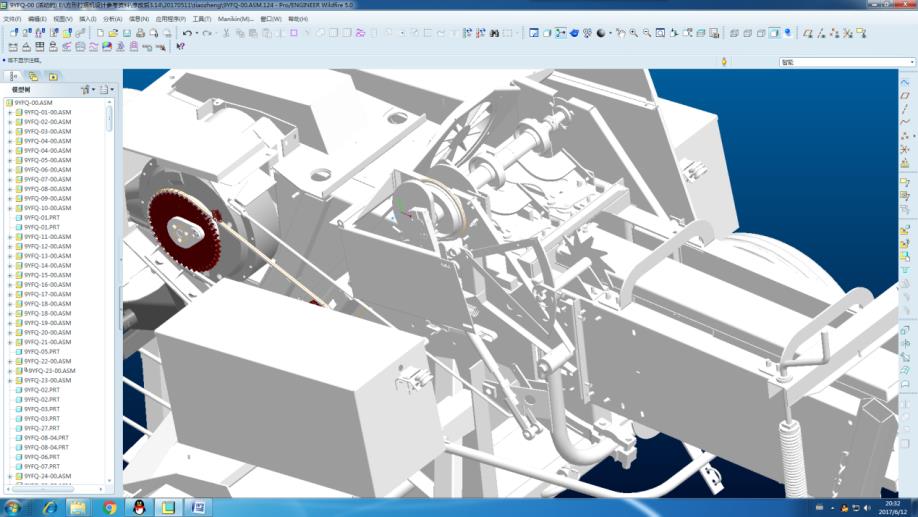

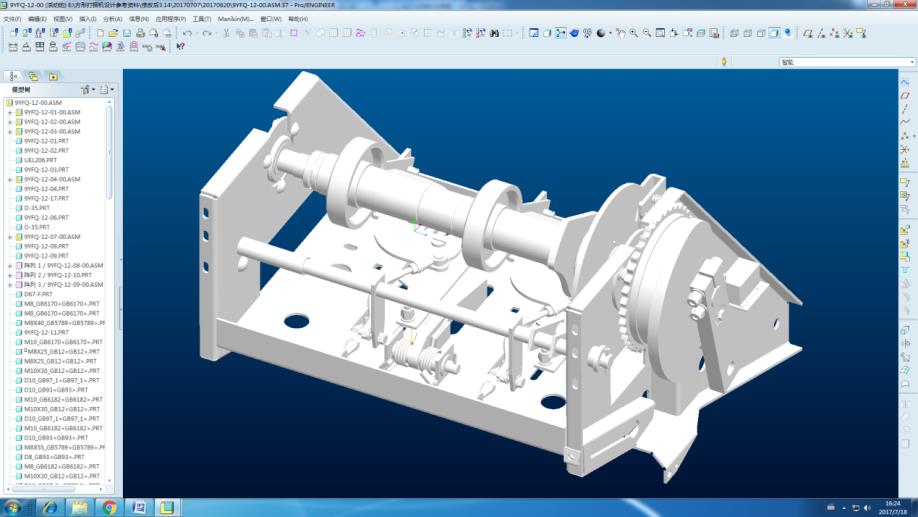

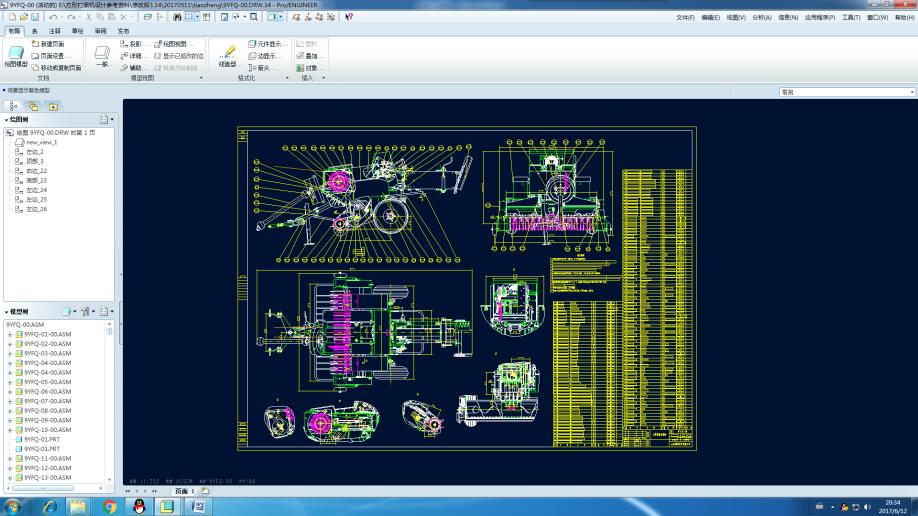

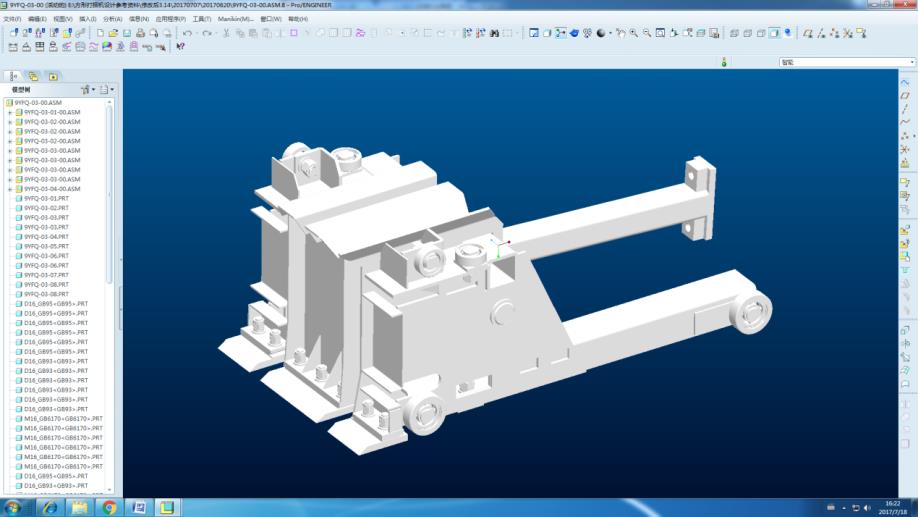

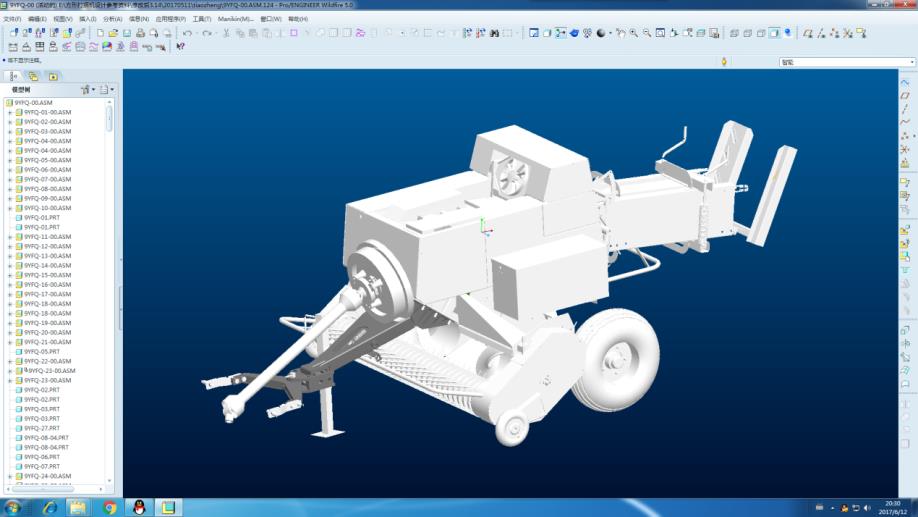

成果展示

該機由機身、傳動機構、喂料機構、密度調節機構、壓草活塞機構、草捆長度控制機構及車輪行走機構組成。該機由電動機(或內燃機)通過傳動機構帶動連桿驅動喂料壓板和活塞作往復運動；適量物料通過進料口、在喂料壓板的作用下，進入儲草腔內，再由壓草活塞推入并被壓緊前進。當達到料捆長度時，將間隔板插入儲草腔內，之后隨草前行，待該板走出儲草腔后，即可用繩帶捆綁料捆，出機待用：該機可在較平整的場地由汽車牽引作短距離的移動
